Калькулятор yagi

[rival28]

Пане Професор, Ви чарівник антена працює. З положення на фото відкриває р99. На днях приладом поміряю. Є похибки при обрізанні.

Надіслано від мого Mi-4c, використовуючи Tapatalk

[rival28]

і ще питання - наявність буму у розрахунках якось враховано?

[rival28]

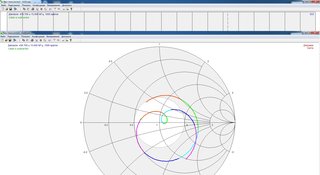

результати

[Prof]

Пане Професор, Ви чарівник

Ні, тільки вчуся.

і ще питання - наявність буму у розрахунках якось враховано?

Ні, не враховано.

результати

Хм... А як щодо діаграми? Сприймається як така, що відповідає розрахунку? Я розумію, що виміряти вдома неможливо, тому суто суб'єктивно.

Я так розумію, що в якості балуну дросель на декількох витках кабелю? Якщо так, то його треба розташувати безпосередньо в точці живлення, а не десь хтозна де позаду, інакше він може дати непередбачувані результати. Було б дещо логічніше зробити навпаки - спочатку диполь, потім балун, потім роз'єм й лише після нього фідер довільної довжини.

[rival28]

спрямованість дуже чітка - відхилення на кілька градусів по азимуту призводить до втрати сигналу.

Це був взагалі тест - чи варто морочити собі голову такими антенами.. А за бум питаю тому що є думка зробити те саме але на прямокутному бумі і змонтувати всі елементи безпосередньо в ньому. Зараз все знаходиться на відстані 10 мм від бума, а діаметр бума 20 мм

[Prof]

спрямованість дуже чітка - відхилення на кілька градусів по азимуту призводить до втрати сигналу.

Наче все добре.

Це був взагалі тест - чи варто морочити собі голову такими антенами..

Такі антени в середньому найбільш вигідні за відношенням діаграми спрямованості (підсилення вперед, відношення вперед/назад й т.і.) до складності виготовлення та матеріаломісткості. Втім, є багато інших варіантів із своїми перевагами.

А за бум питаю тому що є думка зробити те саме але на прямокутному бумі і змонтувати всі елементи безпосередньо в ньому.

Непогане рішення з багатьох точок зору, але бум-корекція обов'язкова. Тобото спочатку моделюємо антену без урахування буму, а потім корегуємо її.

Зараз все знаходиться на відстані 10 мм від бума, а діаметр бума 20 мм

Емпірично відомо, що якщо елементи віднесено на півдіаметру буму, то корекція вже не потрібна взагалі. Електричний контакт з бумом не впливає, тому ординарне кріплення гвинтом наскрізь залишається доступним.

[rival28]

як буде час спробую.

Тут ще одне питання виникло - як в безкоштовній mmana задати не круглий, а плаский елемент, прямокутний і тд. Чи просто задавати бажаний розмір як діаметр?

[Prof]

Чи просто задавати бажаний розмір як діаметр?

Саме так, тільки там, здається, радіус, а не діаметр.
